전산응용건축제도기능사 필기 시험 요약 노트 1 - 건축 제도

Ⅰ. 건축제도의 이해

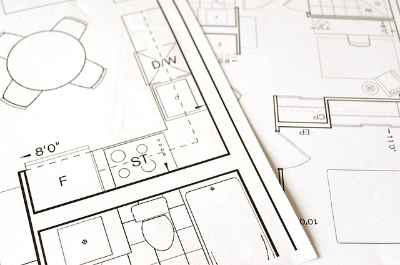

건축 평면도의 일부분이다.

1. 제도 규약

    (1) KS 건축제도 통칙

  1) 건축제도는 KS F 1501 건축제도 통칙을 기준으로 작성한다.

  2) 제도 용지의 규격은 KS A 5201열에 따라 사용, 도면을 접을 경우 A4 크기를 원칙으로 한다.

  3) 투상도

① 등각 투상도 : X, Y, Z 각 축 각도가 120°, 수평 기준으로 좌·우측 축이 30°이다.

② 이등각 투상도 : 3 개축 중 2개는 수평선과 등각, 1개는 수평선과 수직이다.

③ 부등각 투상도 : 3 개축 중 2개의 축을 수평선을 기준으로 서로 다른 각도로 작성한다.

  4) 도면의 척도

① 실척 : 실물과 같은 크기로 도면 작성한다. 예) 1:1

② 축척 : 실물을 일정 비율로 작게 도면 작성한다. 예) 1/2, 1/3, 1/4, 1/5, 1/10 등

③ 배척 : 실물을 일정 비율로 크게 도면 작성한다. 예) 2/1, 5/1

  5) 경사의 표현

① 바닥 경사 (구배) : 1/8, 1/20, 1/150

② 지붕 경사 (물매) : 2.5/10, 3/10, 3.5/10, 4/10

  6) 선의 사용

① 굵은 실선 : 절단면의 윤곽을 표시한다.

② 가는 실선 : 기술, 기호, 치수 등을 표시한다.

③ 파선 : 보이지 않는 가려진 부분을 표시한다.

④ 1점 쇄선 : 중심이나 기준, 경계를 표시한다.

⑤ 2점 쇄선 : 상상선이나 1점 쇄선과 구분할 때 사용한다.

⑥ 파단선 : 표시선 이후 부분의 생략을 표시한다.

  7) 글자 사용

① 문장은 좌측에서 우측방향으로 쓴다.

② 숫자는 아라비아 숫자(1234)로 표기한다.

③ 글자는 수직이나 15°경사, 고딕 체나 고딕체와 유사한 글꼴을 사용한다.

④ 글자 크기는 도면에 맞춰 적절한 크기로 표기한다.

⑤ 4자리 이상의 값은 3자리마다 자릿수를 표시하거나 간격을 둔다.

⑥ 문자 크기는 2, 2.5, 3.2, 4, 5, 6.3, 8, 10, 12.5, 16, 20mm의 11종류 사용한다.

  8) 치수 표기

① 치수는 표기방법이 명시되지 않는 한 마무리 치수로 표시한다.

② 치수 기입 시 값을 표시하는 문자는 치수선 위, 가운데 기입한다.

③ 치수는 치수선에 평행하게 왼쪽에서 오른쪽으로 아래에서 위로 읽을 수 있게 한다.

④ 치수 보조선 사이가 좁으면 인출선을 사용한다.

⑤ 치수선 끝 화살표 모양은 통일해서 사용한다.

⑥ 치수 기입 단위는 mm 사용을 원칙으로 한다.

    (2) 도면의 표시방법에 관한 사항

  1) 제도판 : 제도기 상판 각도는 10~15°정도가 적당하다.

  2) 삼각자 : 45°, 60° 2개가 세트로 수직선은 아래에서 위로, 사선은 좌측에서 우측으로 그린다.

  3) T자 : 수평선, 삼각자 이용해서 수직선, 사선을 그릴 때 사용하며 수평선은 좌측에서 우측으로 그린다.

  4) 삼각 스케일 : 6종의 축척이 표기된 삼각형 모양의 축척자이다.

  5) 운형자(곡선자) : 자유로운 곡선을 그리는 데 사용한다.

  6) 연필 (샤프)

  7) 디바이더 : 컴퍼스 모양. 선, 호의 등분 및 축척 눈금을 옮기거나 선분을 분할할 때 사용한다.

  8) 기타 도구



※ 도면 표시 기호

1) 길이 : L	2) 높이 : H	3) 너비 : W	4) 두께 : THK(T)
5) 무게 : Wt	6) 면적 : A	7) 용적 : V	8) 지름 : D, ∅	9) 반지름 : R





2. 건축물의 묘사와 표현

    (1) 건축물의 묘사

  1) 묘사 도구의 종류

① 연필 : 9H~6B까지 16단계로 지울 수 있지만 번진다.

② 잉크 : 농도 맞춰 가장 선명하고 깨끗하게 묘사해 정확한 표현이 가능하다.

③ 색연필 : 다양한 색을 사용할 수 있어 마감 표현에 사용한다.

④ 물감

⑤ 마커펜 : 켄트지보다 트레이싱지에 다양한 색감을 표현할 때 사용한다.

    (2) 건축물의 표현

  1) 투시도의 표현

① 1 소점 투시도 : 1개의 소점을 사용해 주로 실내를 표현한다.

② 2 소점 투시도 : 2개의 소점을 사용하며 벽이나 기둥이 수직선으로 표현하고 안정감을 준다.

③ 3 소점 투시도 : 3개의 소점을 사용해 작도법이 복잡하며 건물과 배경을 높은 시점에서 표현한 조감도 작성에 사용한다.

  2) 투시도 용어

① 기면 (G.P.) : 사람이 서있는 면

② 기선 (G.L.) : 기면과 화면의 교차선

③ 화면 (P.P.) : 물체와 시점 사이에 기면과 수직인 면

④ 수평면 (H.P.) : 눈높이에 수평한 면

⑤ 수평선 (H.L.) : 수평면과 화면의 교차선

⑥ 정점 (S.P.) : 사람이 서 있는 위치

⑦ 시점 (E.P.) : 바라보는 사람의 눈 위치

⑧ 소점 (V.P.) : 소실점

⑨ 시선 축 (A.V.) : 시점에서 화면에 수직으로 지나는 투사선

3. 건축설계도면

    (1) 설계도면의 종류

  1) 계획 설계도 : 설계 초기 계획 단계에서 건축물의 전체적인 구상을 나타낸 도면이다.

① 구상도 : 설계 초기에 디자이너의 생각을 그린 그림이다.

② 동선도 : 건축물을 사용하는 사용자, 사물이 이동하는 경로의 흐름을 표현한 도면이다.

③ 조직도 : 설계 초기 평면공간 구성 단계에서 각 실을 분류하고 관계를 표시한 도면이다.

  2) 기본 설계도 : 설계에 대한 기본적인 내용을 알 수 있도록 작성한 도면이다.

① 평면도 : 해당층 바닥면에서 1.2~1.5m 높이를 수평으로 잘라 위에서 아래로 내려다본 모습을 작성한 도면으로 건축설계의 기준이 되는 도면이다.

② 입면도 : 건축물 외면을 표현한 도면이다. (실내 벽면 마감을 표현한 도면-전개도)

③ 단면도 : 건축물을 수직으로 잘라낸 부분을 표현하는 도면이다.

④ 배치도 : 건축물과 시설물의 위치, 방위, 인접도로, 대지경계선, 출입경로를 표시한다.

⑤ 투시도 : 실제 눈으로 바라보는 것처럼 사실적으로 보이게 그린 도면이다.

  3) 실시설계도

① 배근도 : 주요 구조부인 기둥, 슬래브, 보, 기초의 철근 배근 상태를 작성한 도면이다.

② 각종 일람표 : 구조의 단면이나 창호 등을 표 형식으로 담아낸 도면이다.

    (2) 설계도면의 작도법

  1) 일반적인 도면의 제도 순서

① 제도판에 용지를 붙인다.

② 도면의 구도와 배치를 정한다.

③ 배치된 위치를 흐린 선으로 표시한다.

④ 상세하게 그린다.

  2) 단면도의 제도 순서

① 지반선(G.L.)을 그린다.

② 기둥이나 벽의 중심선을 그린다.

③ 기둥과 벽, 바닥 등 구조체를 그린다.

④ 절단된 창호의 위치를 표시한다.

⑤ 천장과 지붕을 그린다.

⑥ 문자와 치수를 기입한다.

  3) 입면도의 제도 순서

① 지반선(G.L.)을 그린다.

② 레벨(층의 높이)을 표시한다.

③ 벽체 외형을 그린다.

④ 창호의 위치를 표시하고 형태를 그린다.

⑤ 인물, 차량 등 주변 환경을 그린다.

⑥ 문자와 표시 기호를 그린다.

4. 각 구조부의 명칭과 제도 순서

    (1) 구조부의 이해

    (2) 재료 표시 기호

    (3) 기초와 바닥

    (4) 벽체

    (5) 계단과 지붕

    (6) 보와 기둥
